Esse interruptor foi pensado devido à falta de um dispositivo pronto semelhante no mercado para aquisição. É basicamente um interruptor que alterna, através de uma chave de duas posições, duas conexões de áudio com plug P2. Estas duas conexões podem estar ligadas, por exemplo, na saída de áudio de um smartphone e outro na saída de áudio de um computador.
Este dispositivo foi desenvolvido dentro do Grupo de Estudos de Fabricação Digital do FabLab da Vila Itororó, às sextas-feiras (14hs às 18hs).
Foi pensado a partir de uma demanda real. Ao ficar trabalhando no computador e ao mesmo tempo escutando música no smartphone com fone de ouvido. Se de repente, precisamos escutar algum áudio no computador, como por exemplo, um vídeo tutorial no Youtube, precisamos desconectar o plug P2 do smartphone e conectá-lo ao computador. Depois disso, queremos voltar a escutar a música, precisando assim desconectar o plug do computador e conectá-lo ao smartphone novamente. Agora imagina se fizermos isso constantemente. Teremos que conectar daqui e conectar ali a todo momento.
Daí que surge a ideia desse interruptor em que se deixa já conectados os plugs no smartphone e no computador e na saída do dispositivo vai o fone de ouvido. Quando precisarmos alternar a fonte de áudio, basta acionar o interruptor.
Este projeto foi criado por Roberto Araki, formado na área de tecnologia e programação, na última década tem se dedicado às artes, como desenho, xilogravura, linoleogravura, gravura em metal a buril, marcenaria, encadernação artística e a fabricação digital (CNC Router, corte a laser e impressão 3D).

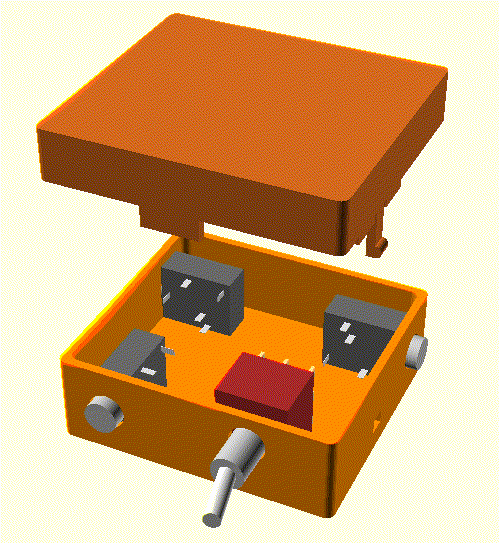

O projeto envolve a impressão 3D da caixa onde serão implementados alguns componentes elétricos/eletrônicos, soldagem e montagem.
Será necessário adquirir esses componentes em lojas especializadas de eletrônica.
Observações:
- Necessário experiência com soldagem.

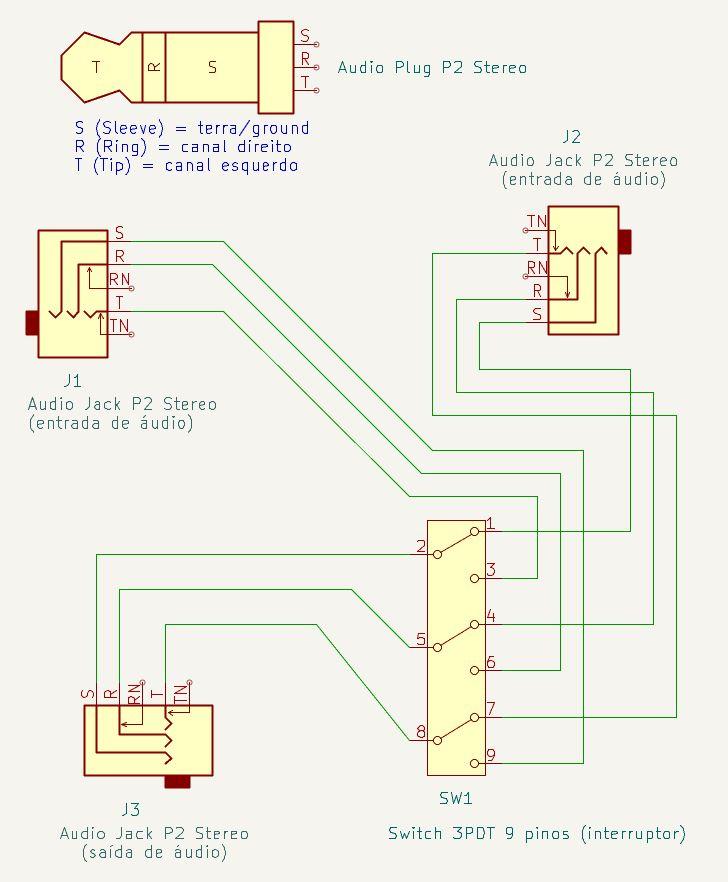

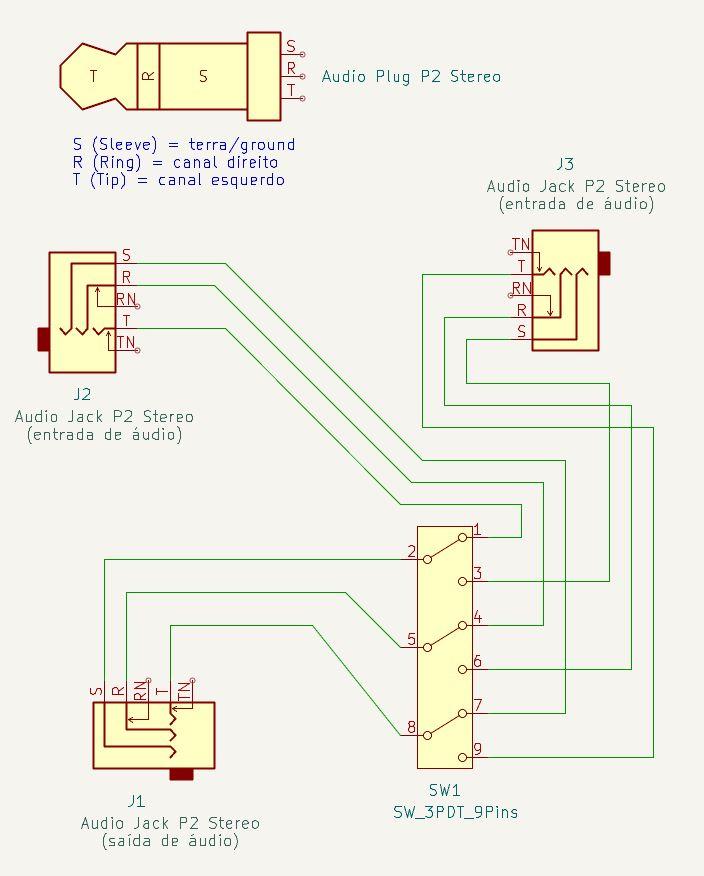

- As ligações dos canais esquerdo e direito no interruptor precisa ser invertida, ou seja, o jack P2 fêmea da direita precisa ser conectado aos pinos da esquerda do interruptor, e o jack P2 fêmea da esquerda precisa ser conectado aos pinos da direita do interruptor. Isso porque o mecanismo interno do interruptor é invertido, ou seja, quando o interruptor é acionado para a direita os pinos da esquerda se conectam aos pinos centrais, e quando o interruptor é acionado para a esquerda os pinos da direita é que se conectam aos pinos centrais.
- As ligações do jack P2 fêmea de saída são conectados aos pinos centrais do interruptor.
--------------------------------------------------------------------------------------------
Lista de componentes utilizados no projeto:
- 3 jacks J2 estéreo com rosca 5 terminais - PJ-324A
https://www.multcomercial.com.br/jack-j2-estereo-com-rosca-5-terminais-pj-324a.html
- 1 Chave alavanca com 9 terminais 3a/250v - T8301-SEBQ-Hh - Salecom
https://www.multcomercial.com.br/chave-alavanca-com-9-terminais-3a-250v-com-trava-liga-liga-t8301-sebq-h-salecom.html
--------------------------------------------------------------------------------------------
Lista opcional (para confecção dos cabos P2 macho / P2 macho):
- 4 plugs P2 stereo
https://www.audioville.com.br/plug-p2-stereo-metal-preto-13331-tblack
Evite modelos de plugs muito baratos como esses, pois são de baixa qualidade e precisão:
https://www.multcomercial.com.br/plug-p2-3-5mm-estereo-jl11019-jiali.html
https://www.multcomercial.com.br/plug-p2-mono-com-rabicho-64-1-344.html
- 1,5m de cabo Walkman 2x0.10mm
https://www.multcomercial.com.br/cabo-walkman-emborrachado-2x0-10mm-mult-cabo-preco-por-metro.html
